在线看黄网,国产熟妇露脸在线视频456,亚洲国产情侣,国内精品伊人久久久久777

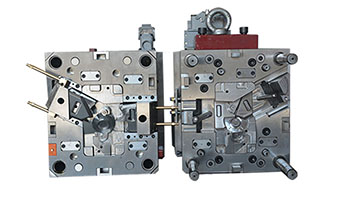

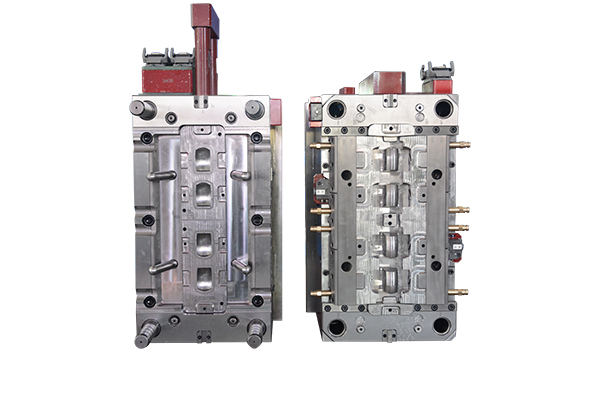

一、開模方向和分型線

每一種注射制品在設計時，首先要確定其開模方向和分型線，在設計中盡量減少采用抽芯滑塊機構，使模具結(jié)構更簡單化，注意消除分型線對外觀的影響。

定制開模在確定好開模方向后，制品的加強筋、卡扣等結(jié)構盡量設計與開模方向保持一致，避免抽芯，減少拼接縫隙，延長模具的使用壽命。另外也應選擇適當?shù)姆中途€，避免開模方向出現(xiàn)倒扣現(xiàn)象，從而提高模具的外觀和性能。

二、定制開模時選擇合適的拔模角度

1、定制開模時選擇合適的拔模角度可避免產(chǎn)品拉花。平滑面的脫模角度應小于0.5度，細紋面(砂面)大于1度，粗皮紋面大于1.5度。

2、適當?shù)拿撃Ｐ倍瓤梢员苊猱a(chǎn)品的頂傷，例如：頂白，頂裂，變形等。

3、深腔結(jié)構產(chǎn)品在定制開模時，外表面斜度應盡可能大于內(nèi)表面斜度，以確保注射成型時模芯不會偏移，產(chǎn)品壁厚均勻，產(chǎn)品開口處的材料強度應得到保證。

三、產(chǎn)品壁厚

每一種塑料都有一定的壁厚范圍，一般的壁厚范圍為0.5~4mm，當壁厚超過4mm時，就會延長冷卻時間，出現(xiàn)縮印等問題，就應考慮改變產(chǎn)品結(jié)構來進行改善。壁厚不均勻?qū)е卤砻媸湛s現(xiàn)象，也會造成氣孔和熔接痕。
